气动蝶阀的工作原理和特点

气动蝶阀是由阀体、圆盘、阀杆、手柄和气动执行器组成。采用圆盘式开关件,圆盘式阀瓣固定于阀杆上,阀杆转动90°即可完成开关动作。同时在阀瓣开启角度为20°~75°时,流量与开启角度成线性关系,有节流的特性。
工作原理:蝶板由阀杆带动,若转过90°,便能完成一次开关。改变蝶板的偏转角度,即可控制介质的流量。阀杆只做旋转运动,蝶板和阀杆没有自锁能力。要在阀杆上附加有自锁能力的的减速器,使蝶杆能停在任意位置。

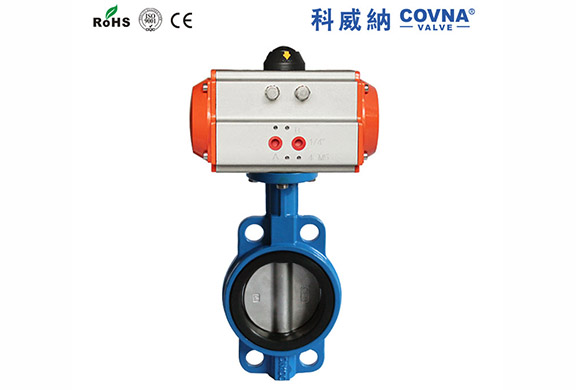

双作用铸铁对夹式气动蝶阀
双作用铸铁对夹式气动蝶阀

气动蝶阀使用特点:
1.结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
2.全开时阀座通道有效流通面积较大,流体阻力较小。
3.开关方便迅速,调节性能好 。
4.开关力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而开关较省力。
5.密封面材料一般采用橡胶、塑料、故低压密封性能好,适合压力2.0MPa以下的压力和温度不高于200℃的各种介质。
