如何分辨电磁阀的常开常闭

在水处理和自动化领域,电磁阀是十分常见的机械气动元件,将其加装在气动执行机构气路中,从而控制气路的开关和调节。电磁阀最常见的有二位二通、二位三通、二位四通、二位五通等等,通常要结合客户的需求去选择,经分析是使用频率较高的二位三通电磁阀。
首先对二位三通电磁阀进行基本介绍,对其有初步认识。
二位三通电磁阀由电磁线圈和阀芯组成,是包含三个孔的阀体。当其电磁线圈得电或失电时,阀芯移动使气流通过阀体或阻断,以达到改变气源流动方向的目的。

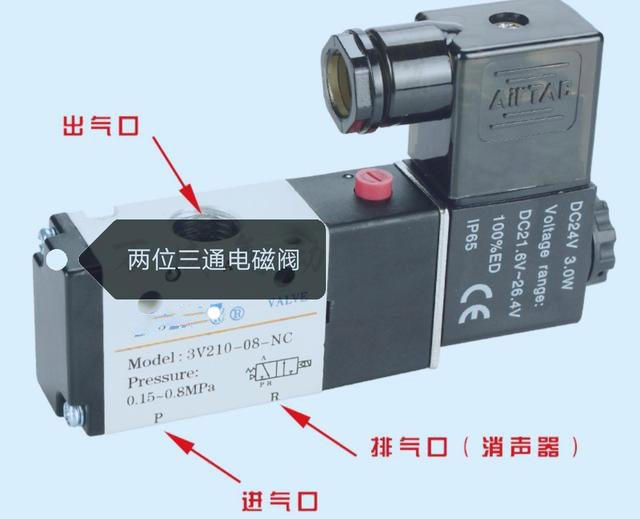

二位三通电磁阀
二位三通电磁阀从其名称看有两个关键字眼“位”与“通”,那么这个“位”与“通”代表什么含义?这里的位指的是电磁线圈在得电情况下产生的电磁力驱动阀芯移动处于不同位置,则通路不同。阀芯工作位置有几个则称之为几位电磁阀。这里的通指的是电磁阀阀体上接口数目,也就是其通路数,有几个通道口就称之为几通电磁阀。
二位三通电磁阀常与单作用气动执行机构配套使用,在实际生产过程中是用来接通或切断气源,从而实现单作用气动执行机构开或关。
在其阀体上已有气路图绘制。最显眼的是箭头与“T”,代表什么呢?箭头代表气流方向,T代表截止。除此之外,气动符号还有P、A、R,是来说明电磁阀通路用途。P代表气源进气口、A代表工作口、R代表排气口。由上述简单述说,此二位三通电磁阀在电磁线圈未通电情况下,气源进口处于T标注状况,则说明气源被阻断,此时工作口A与排气口R相通,所以二位三通电磁阀属于常闭型。
除此之外,不看气路图则很快判断二位三通电磁阀是常开型还是闭型。找到其气源口P对进行吹气,倘若吹不通说明其是常闭型电磁阀,倘若能吹通说明其是常开型电磁阀。实际应用中,选用常闭型二位三通电磁阀还是选用常开型二位三通电磁阀,由工艺生产的安全性决定,也就是说在气源中断时阀门处于全开位置还是全关位置安全。
二位三通电磁阀使用时,将气源接其P接口,A工作口连接气动执行机构进气口,R排气口则安装消音器来消除排气时产生的噪音。
