气动蝶阀的运行原理和作用有哪些?

气动阀门是可以用来控制气体、液体、油、以及腐蚀性介质、液态金属和放射性介质等各种类型流体的流动,对管道流体起到了开关和调节作用。气动蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。
气动蝶阀的蝶板安装于管道的直径方向,在气动蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态。

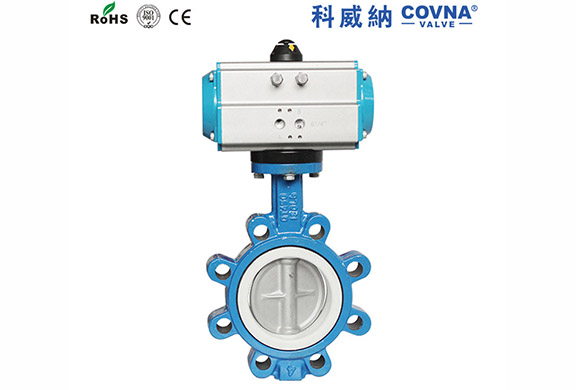

气动耐腐蚀法兰蝶阀
气动耐腐蚀法兰蝶阀

气动蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。气动蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。气动蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门通常比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。
如果要求气动蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。气动蝶阀的结构原理尤其适合制作大口径阀门。气动蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
常用的气动蝶阀有气动对夹式蝶阀和气动法兰式蝶阀两种,两种阀门都有着广泛的用途。气动对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式气动蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
