你想要知道的关于V型球阀知识点都在这里

废话不多说,都是满满的干货,V型球阀知识点全集,你想要的都在这里。

外观特点:

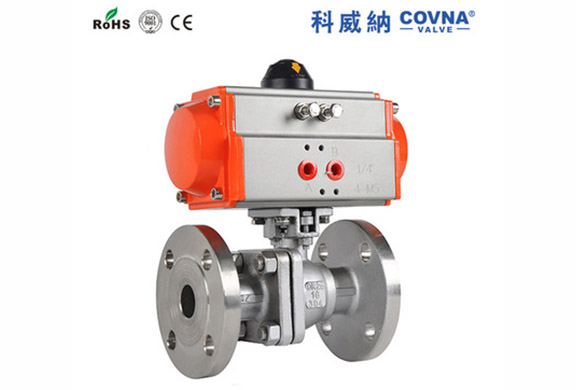

V型球阀最直接的从外观上我们就可以看到,“V”字型,像一把剪刀, 结构形式为固定体侧面安装。 V球阀的特点是其独特的内部球心。 他一般材料都有不锈钢和铸钢两种。连接上也一般分为法兰式和对夹式这两种,驱动方式有电动,气动,和手动。他是一个直角旋转开关,调节球阀。

你想要知道的关于V型球阀知识点都在这里

工作原理:

V型球阀可用于管道上的开关、切断、调节。它的工作基本原理是利用结构顶部的执行管理机构(手柄、涡轮、气动、电动)执行器来驱动阀杆,带动位于球心以90°直角式的回转来控制进行球阀的开关技术或者开度调节。也就是说,驱动上的选择,决定了V型球阀的使用不同场合。

手动工作原理:操作手柄,在顶部的手柄,直角方向扭转阀杆旋转90°的直角球面中心来回,该驱动方法中只能处理用于打开或关闭球阀,使得切割用。

电动工作原理:电动操作通过顶部的电动执行器,以220v、380v 电源为动力,通过内置的模块将阀杆转动到90 ° 直角型旋转。电气操作主要用于高精度度切断、调节场合。涡轮进行操作,通过项部涡轮机械传动系统机构,利用手轮以(顺时针、逆时针)方向的旋转可以带动阀球心杆以90°直角式来回的,这样的涡轮技术驱动发展方式可用于控制精度不高的调节场合。

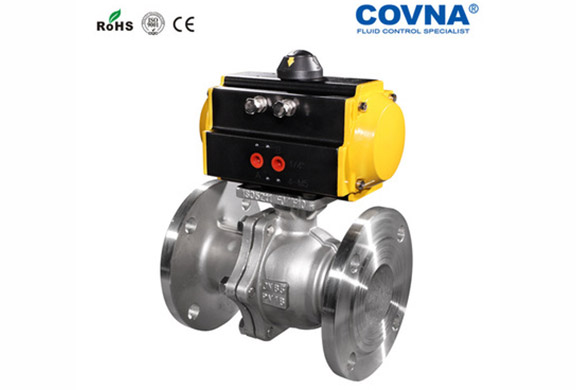

气动工作原理:气动操作,通过顶部气动执行机构,以压缩空气为动力,通过与电磁阀,定位器,驱动阀杆配套,以90°直角带动球心来回旋转,气动操作主要用于高精度切断、调节场合。

结构特点:

“V”形的V-球阀体之间的阀座是非旋转间隙,所以具有很大的剪切力和自清洁性能,尤其是对于包含细固体颗粒或纤维,悬浮液,粘稠液体,糖浆、固态或者颗粒状的控制。同时也适用于,石油、化工、造纸、化纤、电力、冶金企业环保等工业管理部门的自控能力系统。

它是球体剪式设计,“V”型缺口的中心,具有强大的剪切力,特别是在有效约束一些顽固性可以切断,保证满足特殊介质的时候可以正常工作运行,这样的设计发展不仅仅是工作上的特点,同时也为了企业后期进行维护预留了很大的空间。

你想要知道的关于V型球阀知识点都在这里

同时, V型槽口球面板在封闭过程中对密封圈有剪切作用,因此适用于调节范围较大的控制系统,也适用于含纤维和浆料的流体控制。双轴承结构,机械稳定性高,起动转矩小,确保阀 i 极佳的灵敏度和感应速度。

性能安全可靠,身体从管道压力影响的整体,坚固耐用,操作和避免身体泄漏。流动特性,并且具有高达300:1倍的比例进行调节。它可以在宽的范围内改变化范围内发展提供一个精确的控制。由于它的流线型外形结构以及满直角回转运动控制工作缘故,使阀内腔容积大,流通管理能力强,流通阻力小。

V型球阀采用可动金属阀座,自助补偿功能,并具有优越密封性能。在流向上,泄漏里( s10-6x )额定流童系数。V型球阀采有金属硬密封结构,V型球心及金属阀座在回转过程中,V型缺口与阀座产生-个强大的剪切力。超强的剪切力度,能切断纤维等杂质,V型球阀并具有自洁功能,避免阀门卡顿现象发生。

感谢大家的关注,以上就是科威纳自动阀门今天的分享,想要了解更多,敬请关注温州科威纳阀门官网:www.covna-automation.com你想要知道的都在这里。
